SIMBOL DAN KODE GAMBAR TEKNIK OTOMOTIF
Simbol dan kode dalam gambar teknik digunakan untuk menyingkat keterangan agar mudah dipahami. Berikut ini adalah simbol yang sering digunakan.

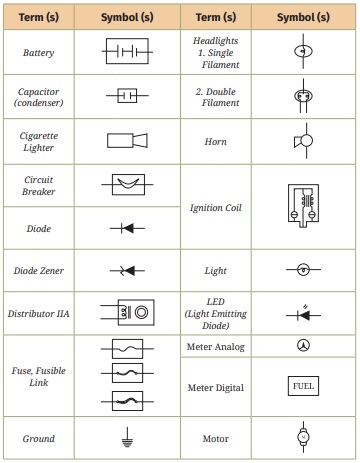

1 Simbol Komponen Kelistrikan Otomotif
Simbol listrik dan elektronik pada bidang otomotif sangat banyak dan beragam. Biasanya produsen dari kendaraan otomotif memiliki simbol khusus dalam rangkaian listrik dan komponen elektronika. Berikut ini adalah simbol yang umum digunakan dalam dunia otomotif.
2. Kode Gambar Wiring Diagram
Kode gambar pada bidang otomotif sangat banyak dan berbedabeda, tergantung produsen merek dan jenis alat atau kendaraan tersebut. Biasanya kode gambar berada pada buku manual service yang ada di masing-masing merek dan jenis kendaraan. Berikut contoh kode pada wiring diagram mobil sistem power window.
a. Connector atau Soket
Connector atau soket biasanya terdiri dari sepasang (male dan female) yang digunakan untuk menghubungkan atau menyambung antara kabel satu dengan kabel lainnya di dalam wiring diagram kelistrikan otomotif. Berikut ini adalah gambar kode soket.
Pada gambar kode di atas terdapat kode “10 (BD1)” Angka “10” menunjukan pin di dalam konektor yang berjenis BD1.
b. Wire Color atau Warna Kabel
Warna kabel dalam rangkaian kelistrikan biasanya dibedakan sesuai fungsinya. Hal ini bertujuan untuk mempermudah dalam penelusuran atau diagnosis kerusakan pada rangkaian kelistrikan. Pada bidang otomotif umumnya menggunakan warna kabel. Hal ini memiliki makna dan arti berbeda antara produsen atau merek yang satu dengan produsen atau merek yang lain. Contoh kode warna kabel yang digunakan antara lain:
c. Junction Connector
Junction connector berfungsi menghubungkan, mempercabang, atau menyatukan banyak kabel menjadi wire harness (jaringan kabel). Junction connector dapat dilihat pada gambar berikut.
d. Junction Block (J/B) dan Junction Relay (R/B)
Junction Block (J/B) dan junction Relay (RB) adalah tempat untuk mengumpulkan dan mengelompokkan konektor kelistrikan otomotif. Tempat tersebut berbentuk kotak Perbedaan J/B dan R/B adalah terdapat Printed Circuit Board (PCB) atau papan cetak sirkuit pada J/B, sedangkan pada R/B terdapat beberapa komponen seperti relay, sikring (Fuse), dan Fusible Link
e. Ground Point
Ground point adalah titik penyambungan ground body (penyambungan kabel massa dari terminal negatif baterai ke seluruh bodi kendaraan) pada rangkaian kelistrikan otomotif. Umumnya kode ground point dilambangkan dengan tanda segitiga. Di dalamnya terdapat huruf dan angka yang menunjukan letak posisi dari ground point, seperti pada gambar berikut ini.
f. Splice Point
Spice point adalah titik penyambungan dan percabangan permanen yang terletak di dalam wiring diagram. Berikut ini adalah gambar splice point.
