MICROMETER
Micrometer adalah alat ukur yang presisi dan digunakan untuk mengukur diameter dalam dan diameter luar dari benda.
PRINSIP KERJA.
▪ Prinsip kerja micrometer menggunakan prinsip kerja bolt dan nut.
▪ Putar thimble 1 putaran, maka pada skala sleeve terbaca 0.5mm.
▪ Skala thimble terdiri dari 50 bagian yang sama.
▪ Jadi tingkat ketelitiannya adalah 0.01mm(0.5mm:50bagian).
▪ Periksa micrometer lancar atau tidak.
▪ Bersihkan micrometer terutama pada bagian anvil dan spindle.
▪ Lakukan kalibrasi 0 pada thimble harus lurus dengan garis sumbu pada sleeve bila tidak lurus harus disetel.
▪ Bersihkan benda yang akan diukur.
CARA KALIBRASI MICROMETER
1. Jika penyimpangan titik nol dua garis atau kurang :
▪ Kunci spindle dengan spindle lock/ clamp.
▪ Masukan adjusting key kedalam lubang di sleeve.
▪ Putar sleeve untuk memperbaiki penyimpangan tersebut.
▪ Periksa kembali titik nol nya.
CARA KALIBRASI MICROMETER

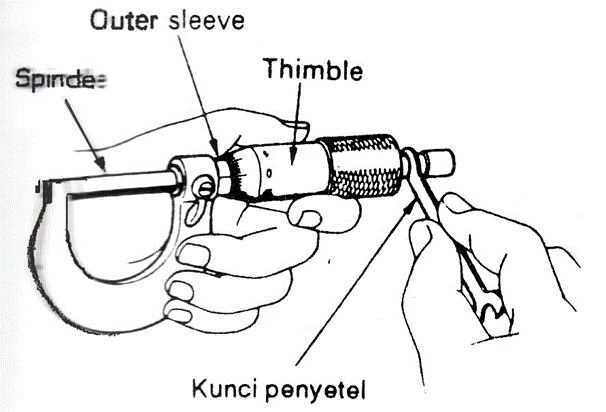

2. Jika penyimpangan titik nol lebih dari dua garis:
▪ Kunci spindle dengan spindle lock/ clamp.
▪ Masukan kunci pada lubang di rachet sleeve.
▪ Pegang thimble, putar rachet sleeve berlawan jarum jam
▪ Dorong thimble kearah luar (menuju rachet stop), dan thimble dapat berputar dengan bebas.
▪ Posisikan thimble pada posisi yang diperlukan untuk mengoreksi titik nol.
▪ Putar rachet sleeve kearah dalam dan kencangkan dengan kunci.
▪ Periksa kembali titik nol, jika masih ada sedikit penyimpangan, koreksi dengan metode 1.
CARA MENGGUNAKAN MICROMETER
1. Anvil spindle ditempatkan ditengah-tengah benda dilihat dari atas.
2. Anvil dan spindle tegak lurus terhadap benda yang diukur diilihat dari samping.
3. Tempelkan anvil terlebih dahulu ke benda kerja, kemudian spindle dimajukan sampai Rachet stop berputar bebas.
4. Setelah rachet berputar bebas dua / tiga putaran, baca skala untuk mendapatkan pembacaan yang benar.
CARABACASKALA:
1.Lihat posisi tepi thimble terhadap posisi sleep ( L ).
2.Lihat skala bawah pada sleeve sudah nampak atau belum, bila sudah nampak hasil ditambah 0.5mm ( X ). skala atas
3.Baca pada skala thimble yang satu garis satu garis dengan sleeve ( X ).
4.Hasil pengukuran adalah ( D ).
